Descripción del producto

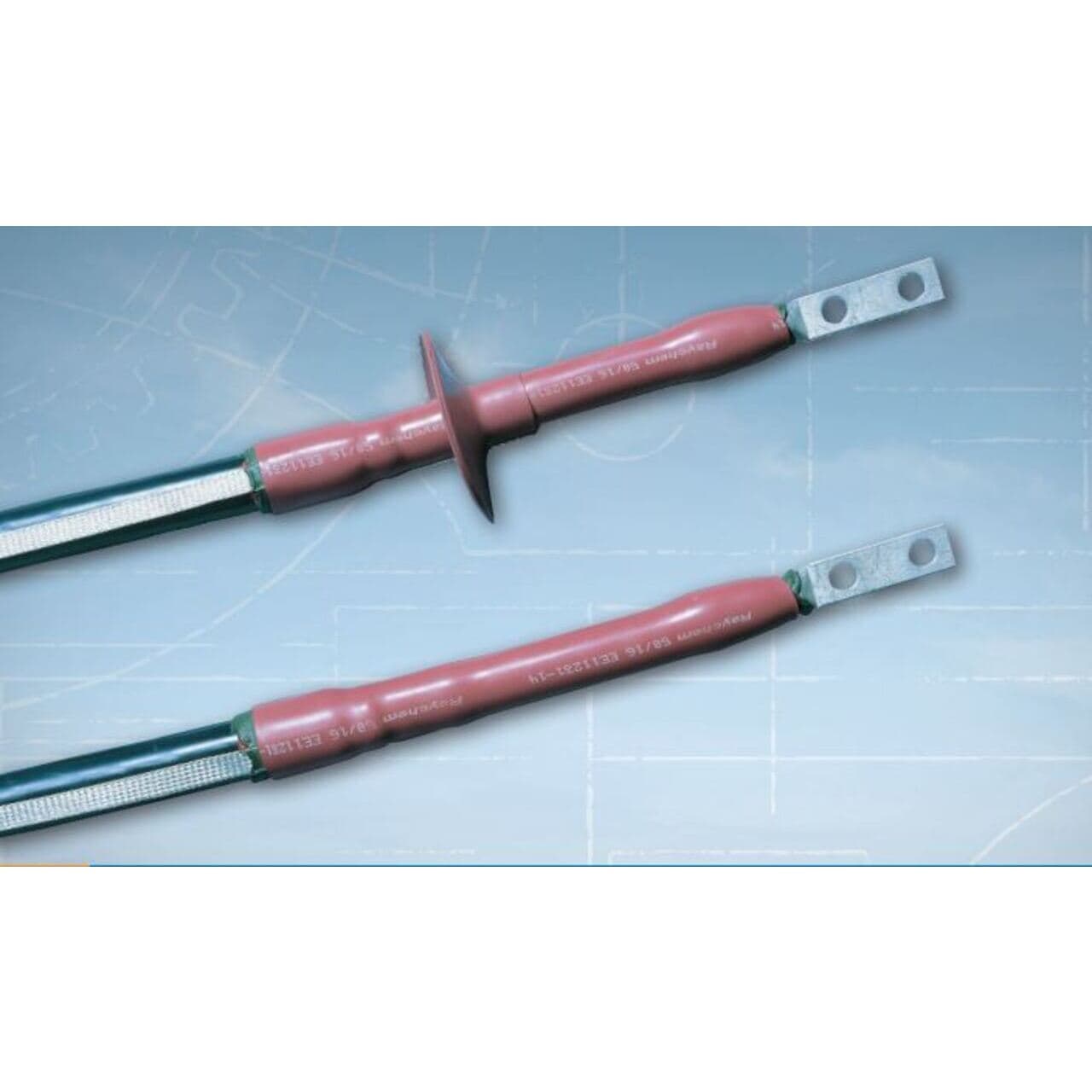

La línea Raychem HVT-Z de TE Connectivity es un sistema de terminación termocontraíble de una sola pieza para cables blindados de media tensión, calificado IEEE-48 como terminación Clase I. El componente principal es el tubo sin tracción Raychem coextruido con una capa de control de estrés eléctrico basada en óxido de zinc (ZnO), que ofrece desempeño superior frente a descargas e impulsos eléctricos.
Cubre el rango completo desde 5 kV hasta 35 kV, en variantes interior (sufijo -G, sin faldones) y exterior (sufijo -SG, 1 a 4 faldones según tensión). El kit puede pedirse con conectores de pernos auto-degollables T5/T8/T9 de aluminio TE Connectivity, que admiten conductores desde N.° 2 compactos hasta 1000 kcmil clase B.
Cada terminación se configura por proyecto (tensión, ambiente, calibre del conductor, tipo de pantalla y opción de zapata). Utiliza el configurador para indicar tus parámetros y emitimos propuesta formal con la referencia exacta del kit, certificación y plazo de entrega.
Cumple con los requisitos de IEEE 386-2006.
Especificaciones técnicas
- Cumple
- IEEE 386-2006
- Línea
- Raychem HVT-Z (TE Connectivity)
- Calibres
- #4 AWG hasta 3500 kcmil (según tensión y kit)
- Aplicación
- Interior (sufijo -G, sin faldones) · Exterior (sufijo -SG, 1–4 faldones)
- Tecnología
- Tubo sin tracción coextruido con capa ZnO de control de estrés
- Calificación
- IEEE-48 Clase I
- Modo de venta
- Bajo pedido — configuración por proyecto
- Tipos de cable
- Cobre con pantalla de cinta · Pantalla de cable concéntrica · UniShield · Lead Sheath
- Clases de tensión
- 5 kV · 8 kV · 15 kV · 25 kV · 35 kV
- Longitud instalada
- 11,5" (5/8 kV y 15 kV) · 19,0" (25/35 kV)
- Conectores opcionales
- Zapata mecánica T5/T8/T9 con perno auto-degollable de aluminio TE Connectivity
- Espesor de aislamiento
- 5 kV: 0,90 in · 8 kV: 0,115 in · 15 kV: 0,175–0,220 in · 25 kV: 0,260 in · 35 kV: 0,345 in
